CY-SMB-CAB

SMB系列产品是一种推入锁紧式连接器，它具有体积小、重量轻、电性能优良、使用方便的特点，适用于无线电设 备及电子仪器的射频回路中连接射频同轴电缆用。

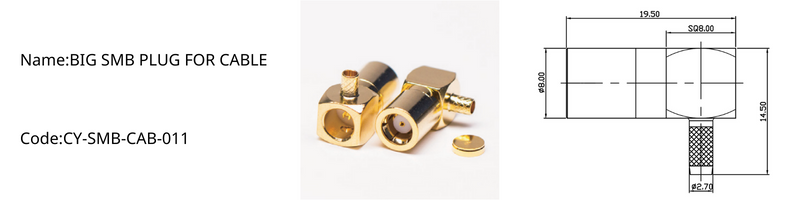

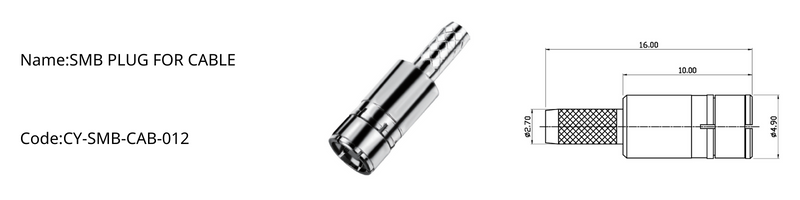

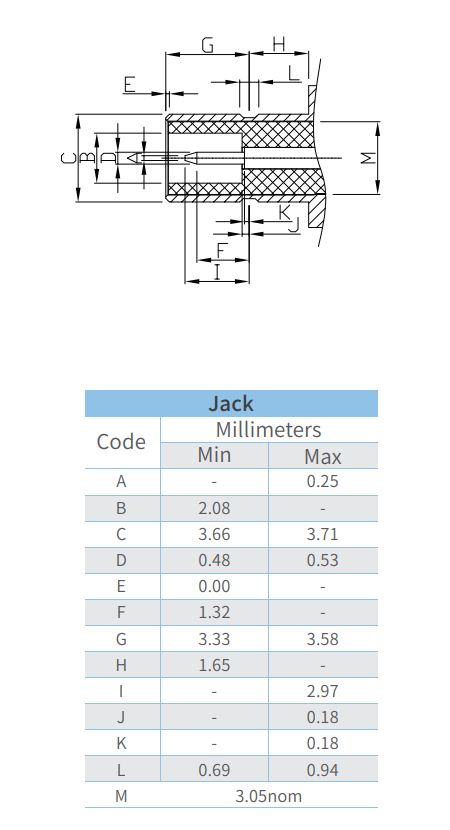

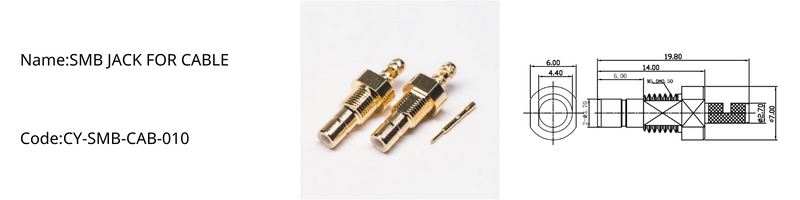

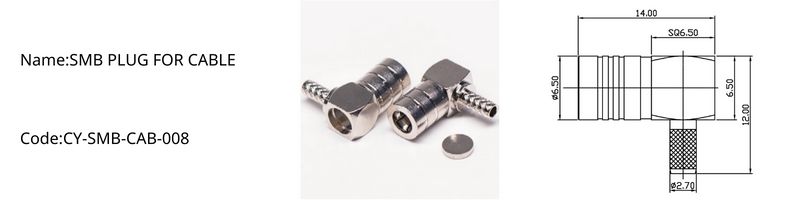

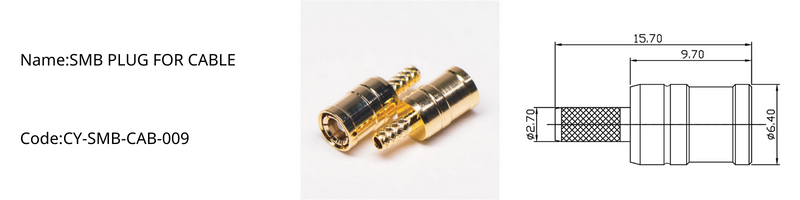

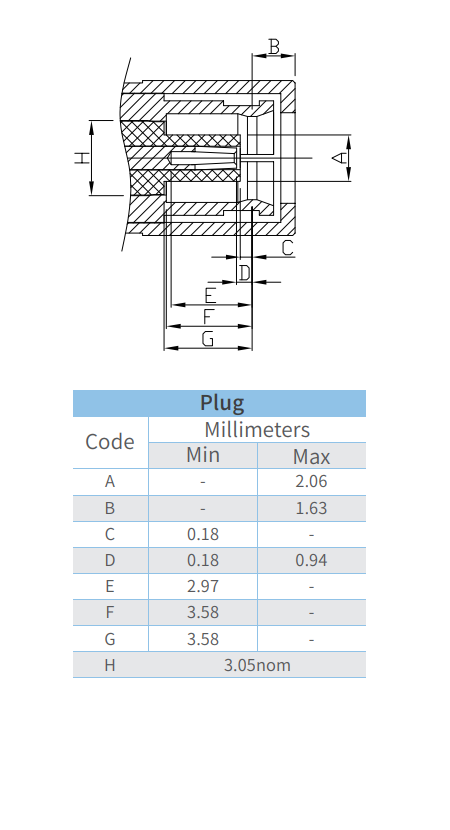

图面尺寸

主要技術特性

溫度範圍

-65～+165°C (PE Cable -40～+85°C)

特性阻抗

50Ω，75Ω

頻率範圍

DC～4GHz(50Ω); 0～2GHz(75Ω)

工作電壓

335V max

耐 壓

1000V rms

內導體之間接觸電阻

≤ 6 mΩ

外導體之間接觸電阻

≤ 1 mΩ

絕緣電阻

≥ 1000 MΩ

電壓駐波比 - 直式

≤1.25

電壓駐波比 - 彎式

≤1.45

耐用性

≥500次（cycles）

材料與塗覆

殼體

黃銅

鍍硬金

插針

黃銅

鍍硬金

插孔

鈹青銅

鍍硬金

彈性接觸件

鈹青銅

鍍硬金

絕緣體

聚四氟乙烯

壓接套

銅合金

鍍鎳或鍍金

o型密封件

矽橡膠

適用技術標準

MIL-C-39012

CECC 22110

IEC 60169-15
