CY-N-CAB

Products > RF同轴连接器 > CY-N-CAB
    • 1
    • 2
    • 3
    • 4

CY-N-CAB

N系列产品是一种螺纹连接的中功率连接器，它具有可靠性高，抗振性强、机械和电气性能优良等特点，广泛用于 振动和环境恶劣条件下的无线电设备和仪器及地面发射系统连接射频同轴电缆。

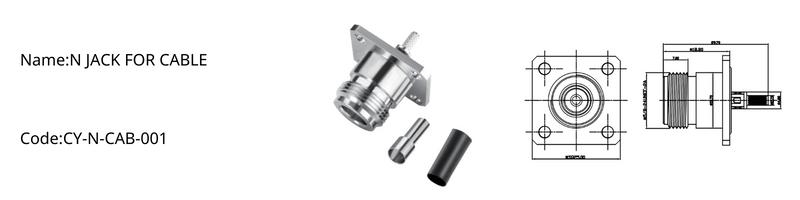

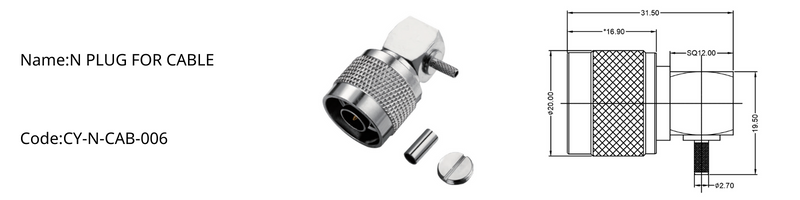

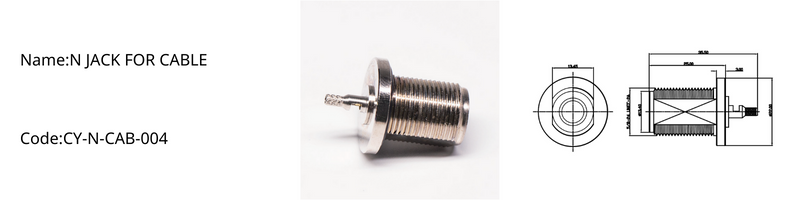

图面尺寸

主要技術特性

溫度範圍

-65～+165°C (PE Cable)

振 動

MIL-STD-202

MIL-STD-202

特性阻抗

50Ω

頻率範圍

DC～11GHz

工作電壓

1000V MAX

耐 壓

2500V rms

內導體之間接觸電阻

≤ 1 mΩ

外導體之間接觸電阻

≤ 1 mΩ

絕緣電阻

≥ 5000 MΩ

電壓駐波比 - 直式

≤1.15

電壓駐波比 - 彎式

≤1.25

耐用性

≥500次（cycles）

材料與塗覆

殼體

黃銅

鍍亮鎳

插針

黃銅

鍍硬金

插孔

鈹青銅或錫青銅

鍍硬金

彈性接觸件

鈹青銅

鍍硬金

絕緣體

聚四氟乙烯

壓接套

銅合金

鍍鎳或鍍金

o型密封件

矽橡膠

適用技術標準

MIL-C-39012

CECC 22210

IEC 60169-16


Previous： CY-N-N
Next： CY-N-ANT
