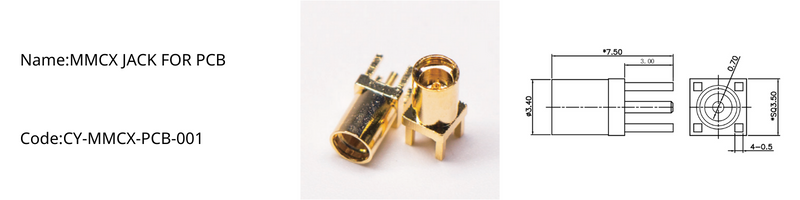

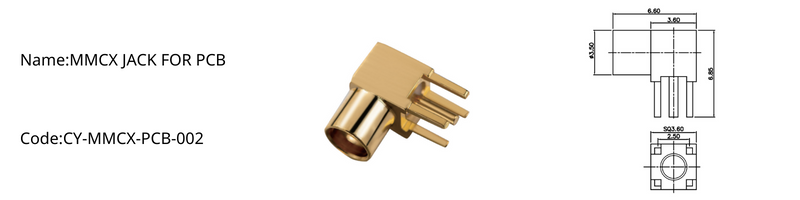

CY-MMCX-PCB

MMCX系列射频连接器是一种比MCX更小的微型产品。它体积小、重量轻、连接方便可靠。广泛用于对系统体积、重 量都有要求的小型通讯、网路设备中连接射频同轴电缆。

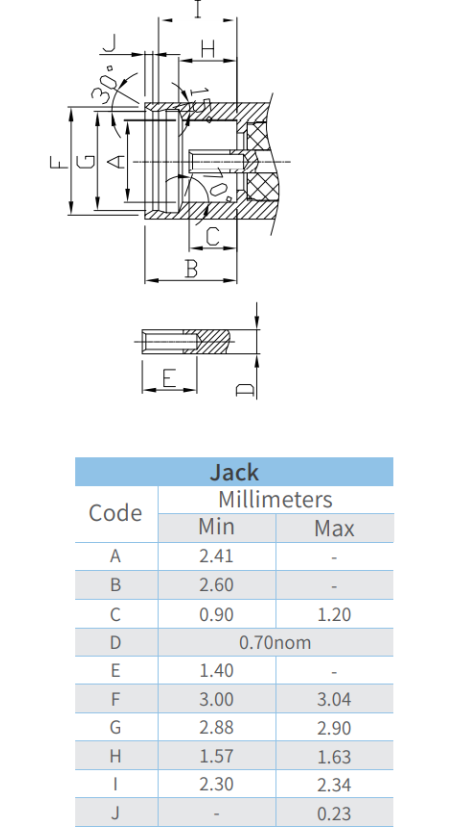

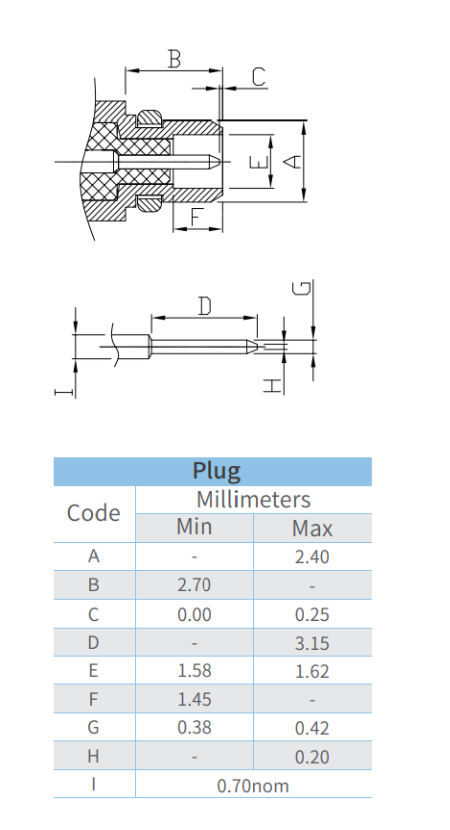

图面尺寸

主要技術特性

溫度範圍

-55～+165°C

特性阻抗

50Ω

頻率範圍

DC～6GHz

工作電壓

170V MAX

耐 壓

500V rms

內導體之間接觸電阻

≤ 5 mΩ

外導體之間接觸電阻

≤ 2.5 mΩ

絕緣電阻

≥ 1000 MΩ

電壓駐波比 - 直式

≤1.15

電壓駐波比 - 彎式

≤1.25

耐用性

≥500次（cycles）

材料與塗覆

殼體

黃銅

鍍硬金

彈性接觸件

鈹青銅

鍍硬金

內導體

鈹青銅或錫青銅

鍍硬金

絕緣體

聚四氟乙烯

壓接套

銅合金

鍍鎳或鍍金

o型密封件

矽橡膠

適用技術標準

CECC 22340
