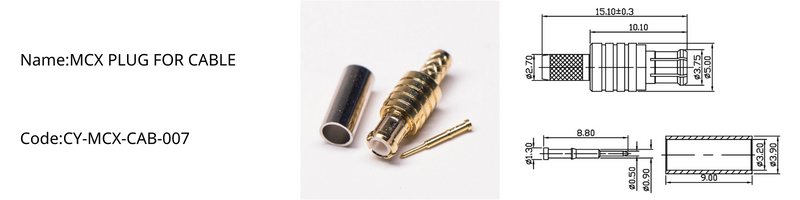

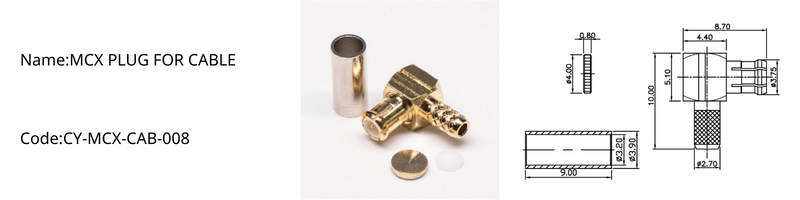

CY-MCX-CABLE

MCX 系列射頻連接器是一種小型推入自鎖式連接器，它具有體積小、重量輕、結構緊湊的特點。可用於對體 積、重量及安裝方式有要求的小型電子設備或網路系統。

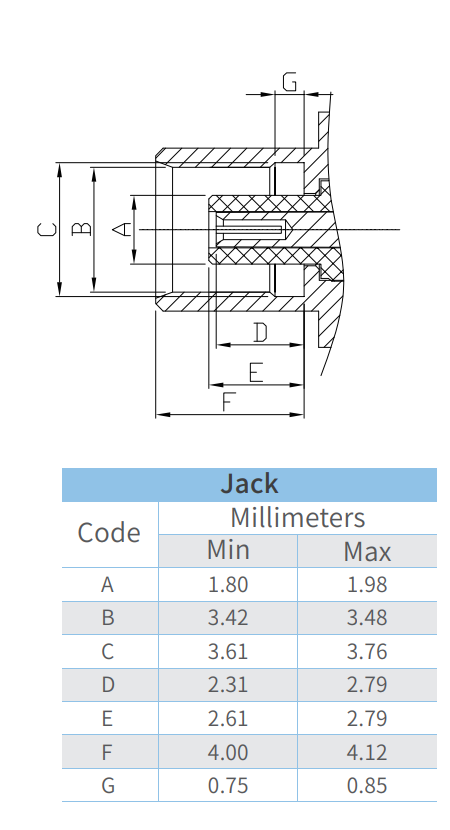

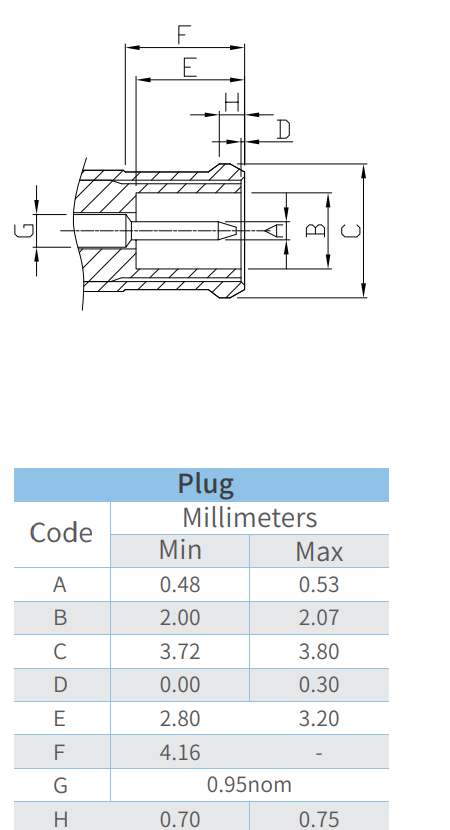

图面尺寸

主要技術特性

溫度範圍

-65～+165°C

特性阻抗

50Ω，75Ω

頻率範圍

DC～6GHz

工作電壓

250V (50Ω) 170V (75Ω)

耐 壓

750V (50Ω) 250V (75Ω)

內導體之間接觸電阻

≤ 5 mΩ

外導體之間接觸電阻

≤ 2.5 mΩ

絕緣電阻

≥ 1000 MΩ

電壓駐波比 - 直式

≤1.15

電壓駐波比 - 彎式

≤1.25

耐用性

≥500次（cycles）

材料與塗覆

殼體

黃銅

鍍硬金

插針

黃銅

鍍硬金

插孔

鈹青銅

鍍硬金

彈性接觸件

鈹青銅

鍍硬金

絕緣體

聚四氟乙烯

壓接套

銅合金

鍍鎳或鍍金

o型密封件

矽橡膠

適用技術標準

CECC 22220

IEC 61169-36
